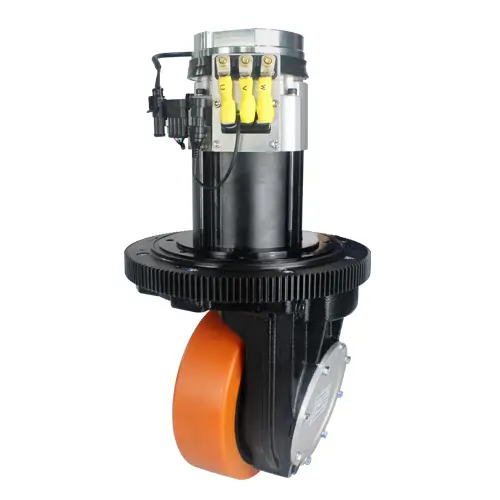

HL230 ruota motrice del motore ca

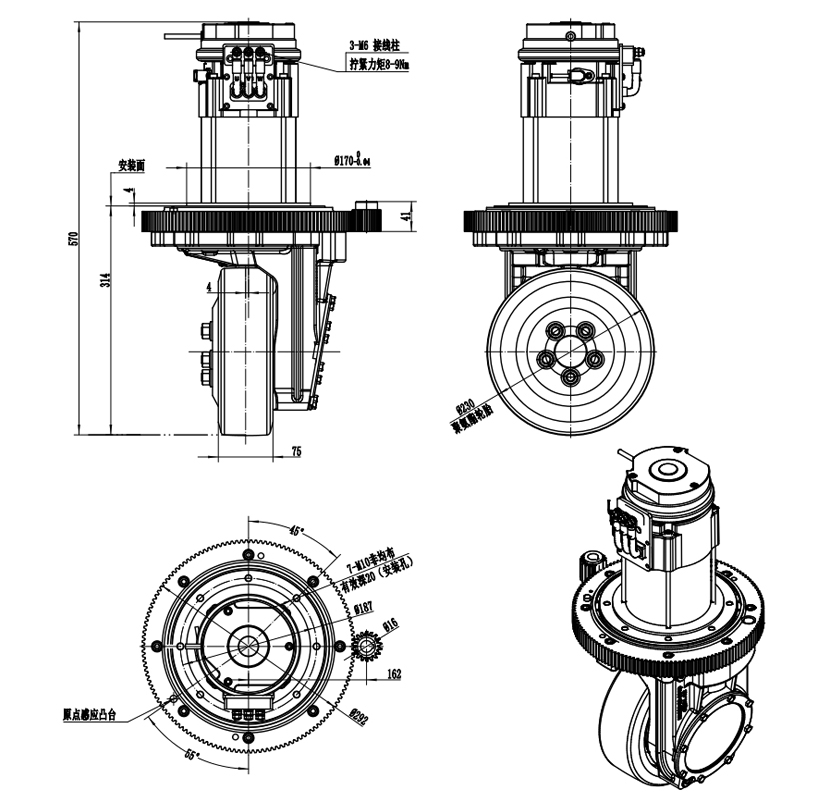

Specifica della ruota motrice del motore a corrente alternata HL230

Caratteristiche chiave

1. Dettagli motore e ingranaggio

   Motore a induzione ca con potenza di 1.6 kW o 2.2 kW per le due varianti del modello (HL230-AC1600-24-22B e HL230-AC2200-24-22B).

   Velocità del motore nominale di circa 2 560 giri/min (per 1.6 kW) o 3 352 giri/min (per 2.2 kW).

   Riduzione dell'ingranaggio (ingranaggio secondario)-il rapporto di base è 22.07:1, con rapporti opzionali di 14.5:1, 16.7:1, 22.07:1 e 27.31:1.

2. Ruota e pneumatico

   Dimensioni ruota: altezza 230x75mm, con materiale pneumatico: poliuretano/gomma.

   Progettato per la configurazione della trasmissione verticale (la categoria ruota motrice verticale) anche se la denominazione qui indica la ruota motrice del motore ca.

3. Prestazioni/capacità

   Velocità di traslazione: 0-100 m/min.

   Trazione nominale: ~ 1 000 N (modello da 1.6 kW) o ~ 1 080 N (modello da 2.2 kW)

   Trazione massima: fino a ~ 2,500 N (1.6 kW) o ~ 2,700 N (2.2 kW)

   Capacità di carico: 1,200 kg (per unità) per entrambi i modelli.

4. Freno ed elettrico

   Coppia freno: 16 muslimnm, tensione nominale per freno DC 24 V.

   Ingresso/tensione per motore: 24 V (DC bus) è lo standard elencato.

5. Dominio dell'applicazione

   Adatto per robot mobili (AGVs), stoccatori, transpallet, spazzatrici, camion di lavoro aereo, ecc.

6. Personalizzazione opzionale

   Rapporto di riduzione opzionale (come mostrato sopra) per adattarsi a vari saldi di velocità/coppia.

Vantaggi e benefici nell'uso

Dalle caratteristiche di cui sopra, ecco i vantaggi questo prodotto offre in pratica distribuzione:

• Capacità di carico e trazione elevata: con una capacità di carico nominale di 1,200 kg e trazione potenziale fino a ~ 2,700 N, HL230 è adatto per applicazioni per impieghi gravosi in AGVs o attrezzature per la movimentazione di materiali, che danno resistenza a carichi pesanti moderati rispetto alle ruote motrici più leggere.

• Buona gamma di velocità: velocità di viaggio fino a 100 m/min offre una buona produttività per molte attività di logistica interna o di automazione di fabbrica. La combinazione di riduzione dell'ingranaggio di potenza del motore significa che puoi abbinare la velocità vs la coppia per la tua applicazione.

• Flessibilità tramite rapporti di trasmissione: i rapporti di riduzione opzionali consentono ai designer di personalizzare per velocità più elevate o coppia maggiore a seconda dello scenario di carico/azionamento-offre una piattaforma configurabile piuttosto che una specifica fissa.

• Pneumatici e Design durevoli per ambienti industriali: il materiale dei pneumatici (poliuretano/gomma) offre un buon mix di impugnatura, durata e assorbimento degli urti. La dimensione della ruota 0,230x75mm è sostanziale e progettata per gestire carichi più pesanti con stabilità.

• Freno integrato e sistema di trasmissione affidabile: un b integratoRastrello (16 muslimnm) a DC 24 V consente alla ruota di tenere la posizione in modo sicuro quando necessario (importante in AGV stop/hold scenari). La disposizione del cambio del motore a corrente alternata richiede un design di azionamento meccanico stagionato per uso industriale.

• Integrazione semplificata per AGVs e robot: dal momento che il prodotto è mirato ad AGVs, impilatori di pallet, spazzatrici ecc., è possibile che supporti staffe e interfacce di montaggio/trasmissione standard, consentire agli integratori di sistema di approvarlo più facilmente.

• Opzione di azionamento verticale efficiente nello spazio: essere una ruota motrice verticale (progettata per guidare unità gommate montate verticalmente) aiuta quando lo spazio è limitato o per le unità sottoscocca dove la stanza laterale è limitata.

• Durata e affidabilità: il design della riduzione dell'ingranaggio del motore a induzione ca tende ad essere robusto, richiede meno problemi di manutenzione (meno usura rispetto ad alcuni azionamenti a cinghia o catena) ed è più adatto per un uso industriale continuo.
