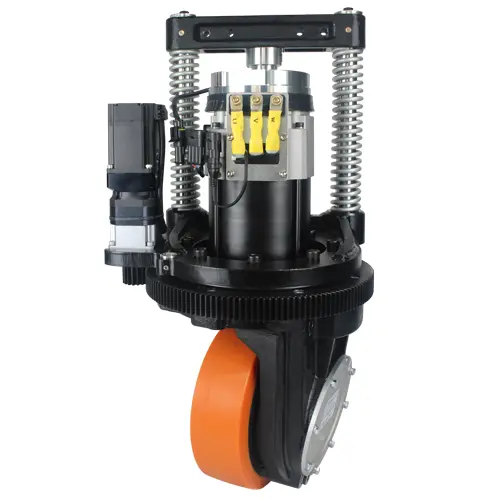

HL230 ruota motrice verticale con sospensione

Volanti verticali speciali per carrelli elevatori-tipo AGV, motori da viaggio a induzione ca e servomotori a sterzo assoluto; il processo del cambio maturo ha le caratteristiche di cuscinetti elevati e alta affidabilità. Il design facile della ruota staccabile, ha le caratteristiche di bassa generazione di calore, basso tasso di guasto e facile manutenzione. Il meccanismo rotante viene realizzato utilizzando il processo di rettifica dell'ingranaggio della superficie dentata dura, che è facile da ottenere un controllo ad alta precisione.

Specifica della ruota motrice verticale HL230 con sospensione

Parametro delle prestazioni principali
Modello		HL230-AC1600-24-22-FD-SM	HL230-AC2200-24-22-FD-SM
	Indice di perfomance	Parametro	Parametro
Motore da viaggio	Tipo di motore	Motore a induzione ca	Motore a induzione ca
	Potenza motore KW	1.6	2.2
	Tensione V	24	24
	Corrente nominale A	47	105
	Coppia nominale Nm	5.66	6.26
	Velocità nominale r/min	3250	2560
	Tipo Encorder	Tipo di impulso	Tipo di impulso
Cambio	Tipo di riduttore	Riduzione dell'ingranaggio secondario	Riduzione dell'ingranaggio secondario
Cambio	Rapporto riduttore	22.07:1	22.07:1/27.31
Freno	Coppia freno Nm	16	16
Freno	Tensione nominale	DC24	DC24
Ruota	Materiale Tyer	Poliuretano/gomma	Poliuretano/gomma
Ruota	Dimensioni della ruota	Yn230x75	Yn230x75
Parte dello sterzo	Tipo di motore	Servomotore sincrono permanente con magnete	Servomotore sincrono permanente con magnete
	Potenza motore KW	0.4	0.4
	Tensione V	48	48
	Corrente nominale A	10.1	10.1
	Coppia nominale Nm	5.66	6.26
	Velocità nominale r/min	3000	3000
	Tipo di riduttore	Riduzione dell'ingranaggio secondario	Riduzione dell'ingranaggio secondario
	Rapporto di riduzione	200:1	200:1
	Tipo Encorder	Encorder Incrmental/encoder assoluto	Encorder Incrmental/encoder assoluto
Altro	Angolo limite dello sterzo	Nessuno	Nessuno
	Velocità di traslazione m/min	0-105	0-105
	Trazione nominale N	1000	1080
	Capacità di carico Kg	1200	1200
	Peso netto Kg	91	92
Rapporto di riduzione opzionale: 14.5,16.7, 27.31 Utilizzato per robot mobili (AGV), stoccatori, transpallet, spazzatrici, camion di lavoro aereo, ecc.
