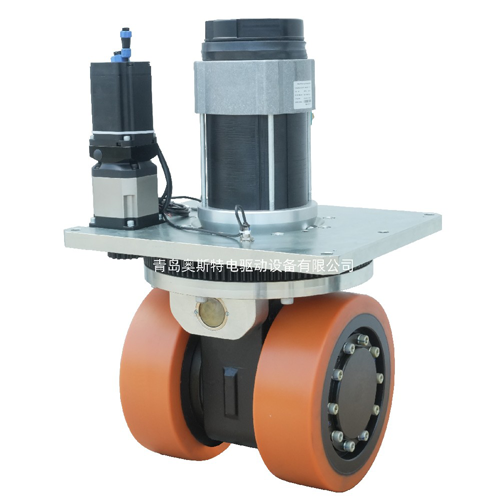

Progettato appositamente per veicoli a guida automatizzata in stile carrello elevatore, la struttura differenziale meccanica ha una piccola resistenza allo sterzo. La serie HL300 combina motori di azionamento ca ad alta coppia e servos di sterzo encoder assoluto per fornire una manovrabilità senza pari in spazi ristretti.
| Parametro delle prestazioni principali | |||
| Modello | HL300-AC2500-48-33-SL | HL300-AC3000-48-74-SL | |
| Indice di perfomance | Parametro | Parametro | |
| Motore da viaggio | Tipo di motore | Motore a induzione ca | Servomotore sincrono a magnete permanente |
| Potenza motore KW | 2.5 | 3 | |
| Tensione V | 48 | 48 | |
| Corrente nominale A | 65 | 72 | |
| Coppia nominale Nm | 7.1 | 9.55 | |
| Velocità nominale r/min | 3352 | 3000 | |
| Tipo Encorder | - | Encoder incrementale | |
| Cambio | Tipo di riduttore | Riduzione dell'ingranaggio secondario | Riduzione dell'ingranaggio secondario |
| Rapporto riduttore | 33.07 | 74 74 | |
| Freno | Coppia freno Nm | 25 | 16.5 |
| Tensione nominale | DC24 | DC24 | |
| Ruota | Materiale Tyer | Poliuretano/gomma | Poliuretano/gomma |
| Dimensioni della ruota | Amazon300x100 | Amazon300x100 | |
| Parte dello sterzo | Tipo di motore | Servomotore sincrono permanente con magnete | Servomotore sincrono permanente con magnete |
| Potenza motore KW | 1 | 1 | |
| Tensione V | 48 | 48 | |
| Corrente nominale A | 26.7 | 26.7 | |
| Coppia nominale Nm | 3.18 | 3.18 | |
| Velocità nominale r/min | 3000 | 3000 | |
| Tipo di riduttore | Riduzione dell'ingranaggio secondario | Riduzione dell'ingranaggio planetario secondario | |
| Rapporto di riduzione | 322.22:1 | 322.22:1 | |
| Tipo Encorder | Encorder Incrmental/encoder assoluto | Encorder Incrmental/encoder assoluto | |
| Altro | Angolo limite dello sterzo | ± 180 ° | ± 180 ° |
| Velocità di traslazione m/min | 0-96 | 0-40 | |
| Trazione nominale N | 1410 | 4240 | |
| Capacità di carico Kg | 4000 | 4000 | |
| Peso netto Kg | 170 | 180 | |
| Utilizzato per robot mobili (AGV), stoccatori, transpallet, spazzatrici, camion di lavoro aereo, ecc. | |||
Sistema a doppio motore
Motore di traslazione: 2.5-3KW AC induction/opzioni PMSM (48V)
Motore dello sterzo: servo 1KW con riduzione dell'ingranaggio 322:1
Controllo intelligente pronto
Supporta CANopen, Modbus, EtherCAT e pulse control
Gamma di sterzo ± 180 ° per una flessibilità completamente direzionale
Prestazioni per impieghi gravosi
Capacità di carico di 4,000kg
Manutenzione ottimizzata
Design della ruota a sgancio rapido (altezza 300x100mm)
Denti ingranaggi temprati per precisione e durata
Opzioni del cambio doppio: 33.07:1 o 74:1 rapporti di riduzione
Pneumatici in poliuretano/gomma per varie condizioni del pavimento
Freno elettromagnetico 24V (coppia 16.5-25nm)
Costruito per la movimentazione di materiali difficili-dai magazzini ai porti.
Affidabilità comprovata-tecnologia del cambio matura con bassi tassi di guasto
Design Cool-running-generazione di calore ridotta durante il funzionamento
Superfici ingranaggi di messa a terra ingegnerizzate di precisione per un controllo regolare
La soluzione di sterzo verticale per applicazioni AGV per impieghi gravosi.
Contattaci per una soluzione di sistema di azionamento per il tuo AGV.
