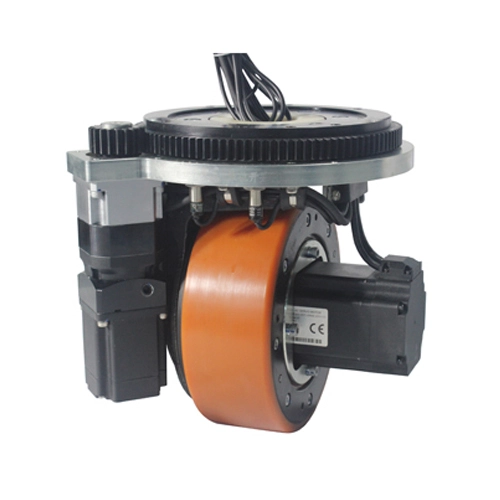

Ruota motrice orizzontale HW210

Progettato per l'integrazione in AGVs, impilatori di pallet e piattaforme di lavoro mobili, la serie HW210 combina servoazionamento ad alta coppia e controllo dello sterzo di precisione in un unico pacchetto robusto.

Specifica della ruota motrice orizzontale HW210

Parametro delle prestazioni principali
Modello		HW210-SM750-48-B	HW210-SM1000-48-B
	Indice di perfomance	Parametro	Parametro
Motore da viaggio	Tipo di motore	Servomotore sincrono permanente con magnete	Servomotore sincrono permanente con magnete
	Potenza motore KW	0.75	1
	Tensione V	48	48
	Corrente nominale A	19	26.4
	Coppia nominale Nm	2.39	3.18
	Velocità nominale r/min	3000	3000
	Tipo Encorder	Encorder inclinato	Encorder inclinato
Cambio	Tipo di riduttore	Riduzione dell'ingranaggio secondario	Riduzione dell'ingranaggio secondario
Cambio	Rapporto riduttore	27.43:1	27.43:1
Freno	Coppia freno Nm	6	6
Freno	Tensione nominale	DC24	DC24
Ruota	Materiale Tyer	Poliuretano/gomma	Poliuretano/gomma
Ruota	Dimensioni della ruota	Yn210x75	Yn210x75
Parte dello sterzo	Tipo di motore	Servomotore sincrono permanente con magnete	Servomotore sincrono permanente con magnete
	Potenza motore KW	0.2	0.2
	Tensione V	48	48
	Corrente nominale A	5.1	5.7
	Coppia nominale Nm	0.64	0.64
	Velocità nominale r/min	3000	3000
	Tipo di riduttore	Riduzione dell'ingranaggio secondario	Riduzione dell'ingranaggio secondario
	Rapporto di riduzione	295:1	295:1
	Tipo Encorder	Encorder Incrmental/encoder assoluto	Encorder Incrmental/encoder assoluto
Altro	Angolo limite dello sterzo	± 110 °	± 110 °
	Velocità di traslazione m/min	0-72	0-72
	Trazione nominale N	570	748
	Capacità di carico Kg	700	700
	Peso netto Kg	36	34
Rapporto di riduzione opzionale: 27.43, 48.9. Utilizzato per robot mobili (AGV), stoccatori, transpallet, spazzatrici, camion di lavoro aereo, ecc.

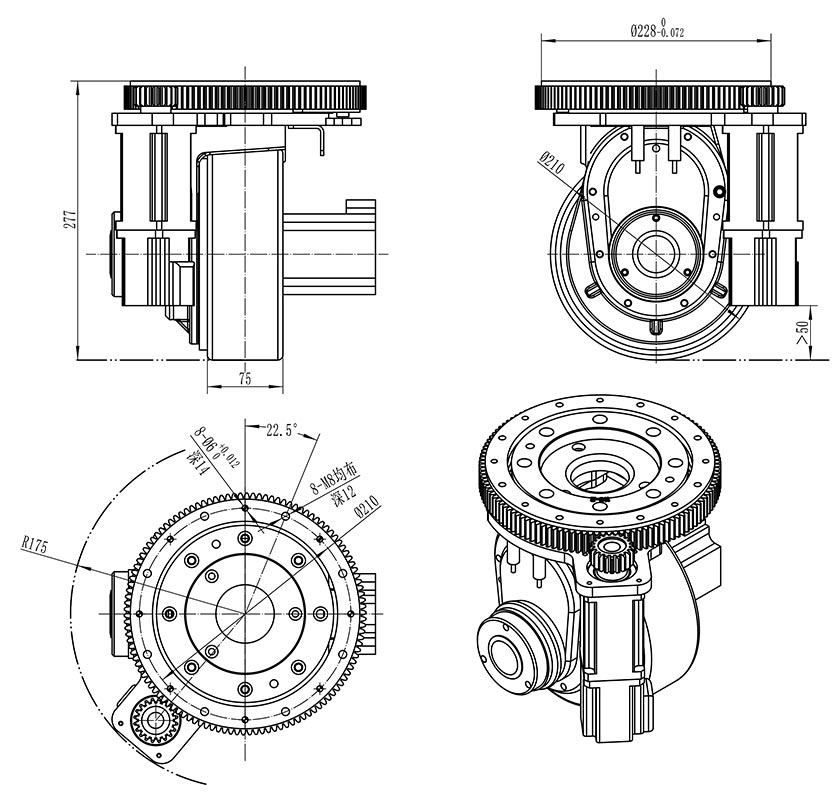

hw210 horizontal drive wheel

Caratteristiche della ruota motrice orizzontale HW210

1. Alta integrazione e adattabilità; Se utilizzati con un servosistema, offrono una maggiore precisione e una risposta più rapida.

2. Design strutturale razionale il motore di azionamento orizzontale è installato orizzontalmente, con una bassa altezza totale. Adatto per attrezzature con requisiti di altezza

3. Componenti di alta qualità selezioniamo componenti di supporto di alta qualità nel settore. Combinato con la ricca esperienza dei nostri ingegneri, questi cerchi hanno subito test rigorosi.

4. Prestazioni affidabili con un piccolo raggio di sterzata, una struttura compatta, una trasmissione liscia e un'elevata efficienza. La classe di isolamento del motore soddisfa la classe H, la classe di protezione raggiunge fino a IP54 e ha una forte capacità di sovraccarico.

5. Forte adattabilità i componenti del nucleo sono dotati di un sistema antiurto, che può resistere efficacemente agli urti casuali durante il trasporto e l'uso. Per alcuni prodotti come quelli appositamente progettati per l'industria delle costruzioni, vengono utilizzati involucri in lega di alluminio, che sono leggeri. La classe di protezione del motore raggiunge IP67 e il freno elettromagnetico è completamente protetto, adatta a condizioni di lavoro difficili.

6. Personalizzazione e garanzia di qualità l'azienda ha la capacità di personalizzare progetti non standard. Il rigoroso controllo di qualità viene applicato in tutti gli aspetti dalla ricerca e sviluppo alla produzione.

Vantaggi chiave della ruota motrice orizzontale HW210

Sistema servomotore:

Motore di traslazione: 0.75kw/1KW opzioni (48V) con coppia 2.39-3.18Nm

Motore dello sterzo: 0.2KW con rapporto di riduzione 295:1 per giri precisi di ± 110 °

Prestazioni per impieghi gravosi:

Capacità di carico di 700kg |

Configurazione flessibile:

Opzioni di pneumatici in poliuretano/gomma |

Industria-dimostrato:

Riduzione dell'ingranaggio secondario per la durata |

Ideale per: veicoli a guida automatizzata |

Punti salienti tecnici:

Opzioni rapporto di riduzione: 27.43:1 o 48.9:1

Dal Design compatto: dimensioni della ruota del calibro 210x75mm

Sicurezza certificata: conformità elettricamente e meccanica

Progettato per spostare di più con meno-la soluzione di azionamento orizzontale più intelligente
